O Desafio

Em sistemas de tubulação industrial que operam com fluidos críticos e sob severas pressões, uma microfissura imperceptível a olho nu na solda pode resultar em paradas de linha catastróficas, vazamentos ou acidentes graves. O desafio deste projeto consistia em validar microscopicamente 100% das juntas soldadas e conexões de flanges junto às válvulas de controle, assegurando conformidade com as normas de segurança mais rígidas do mercado.

A Solução e Execução

A Barão Tec aplicou seu protocolo rigoroso de garantia de qualidade através do método de Ensaio por Líquido Penetrante (LP), dividido em etapas críticas:

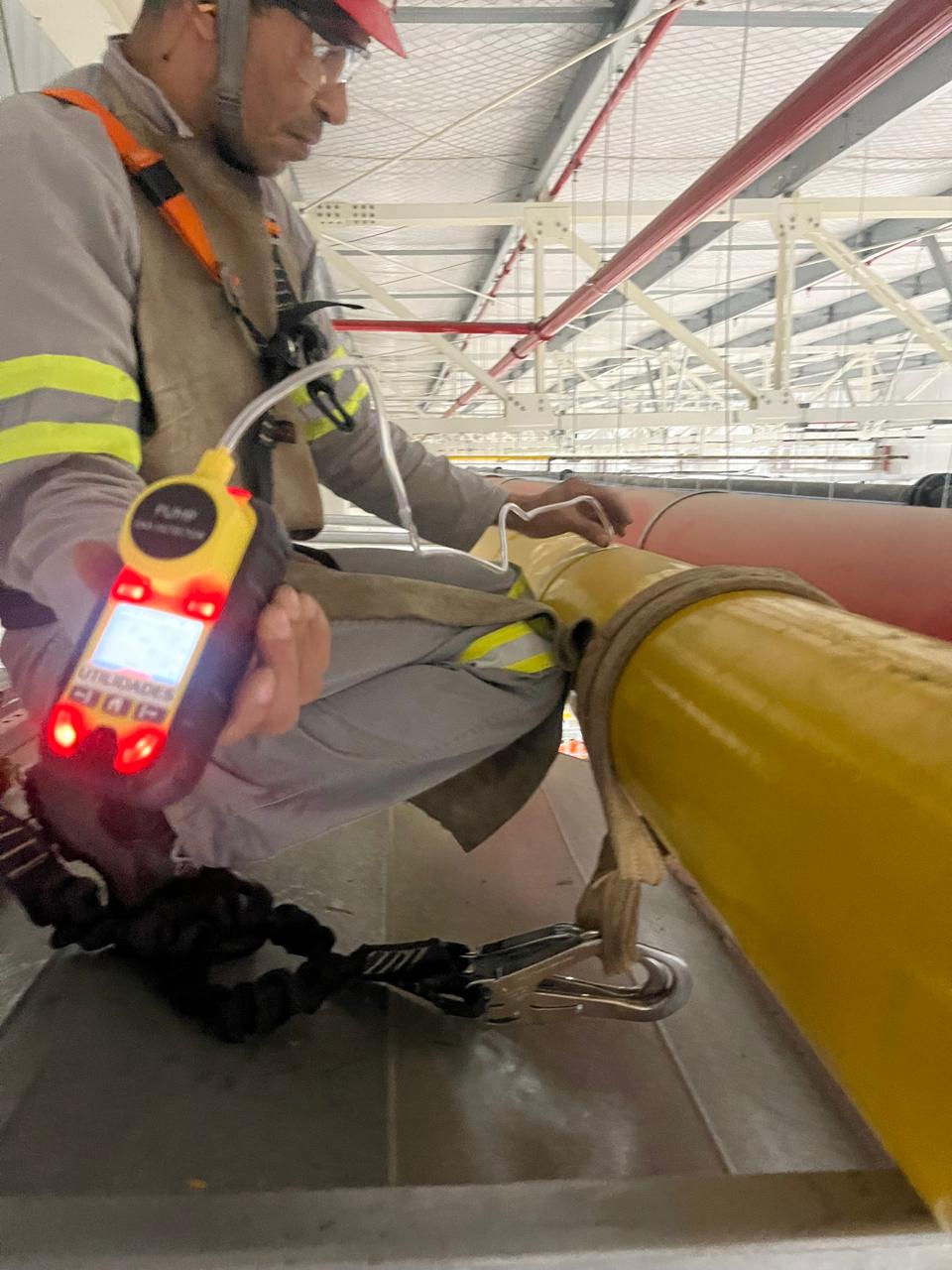

• Preparação Superficial: Os cordões de solda passaram por uma limpeza físico-química minuciosa para eliminar qualquer vestígio de escória, óxidos ou gorduras que pudessem mascarar os resultados.

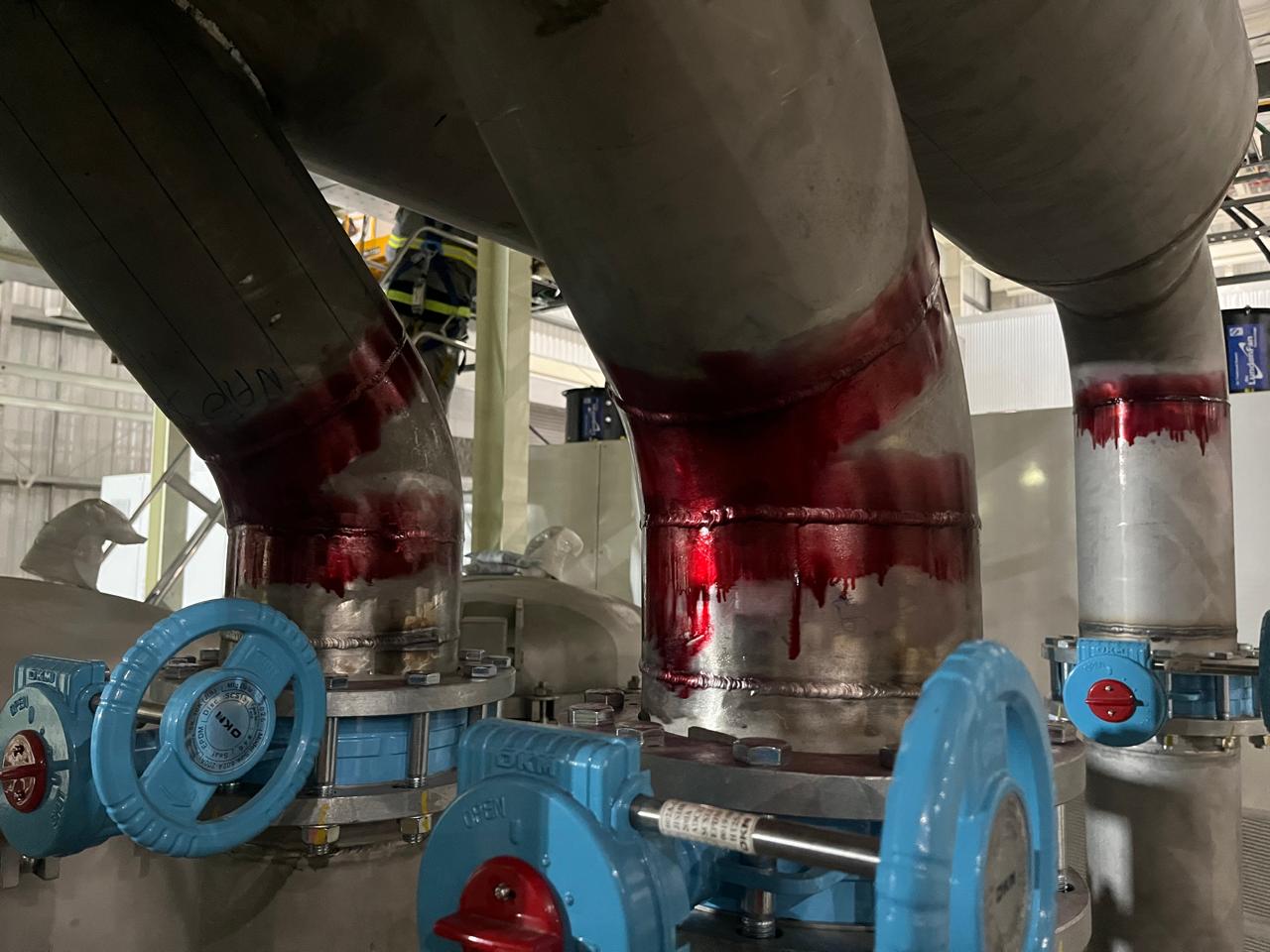

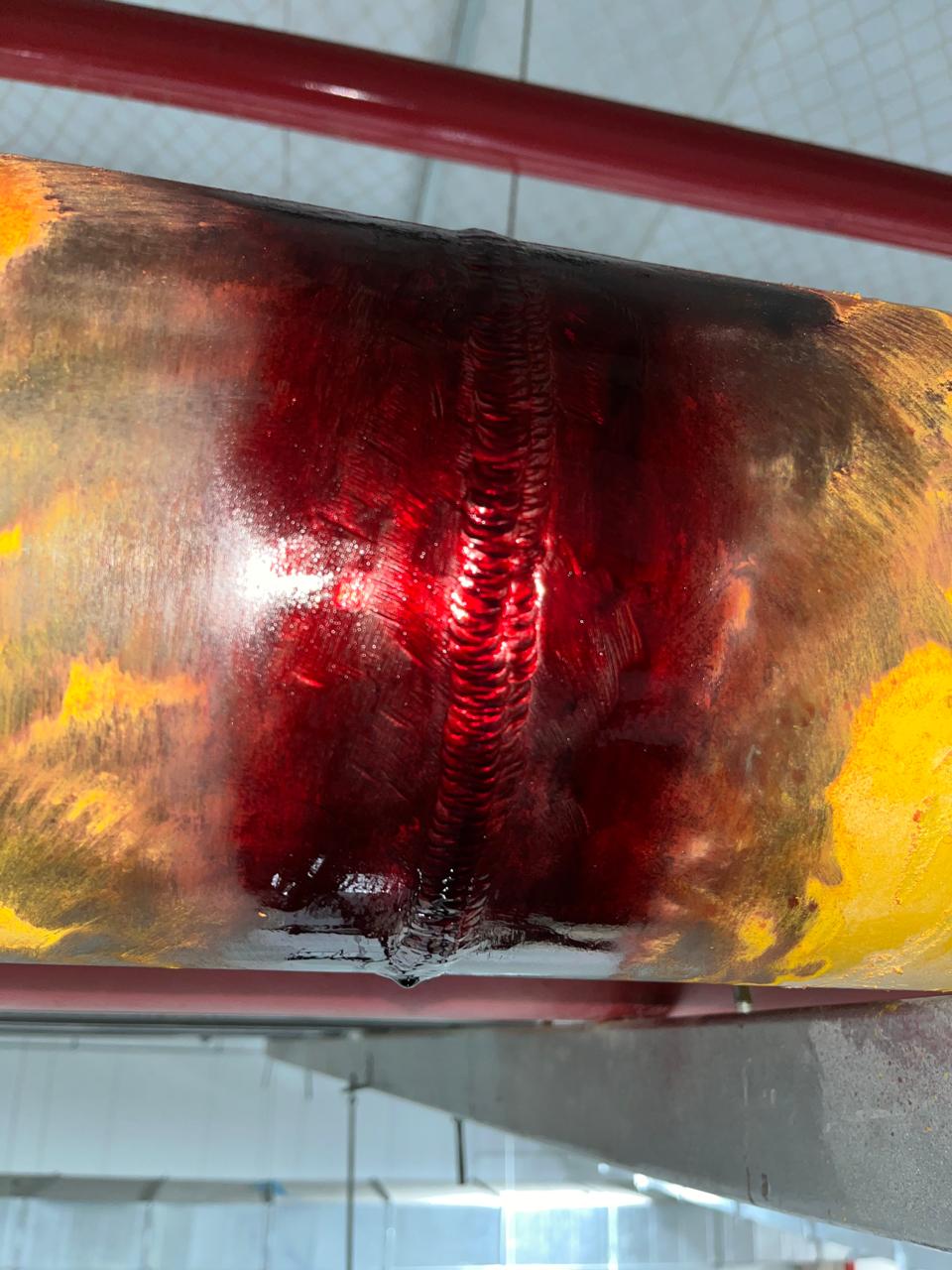

• Aplicação do Penetrante (Imagem 3): Foi aplicado um líquido penetrante de alta capilaridade e cor vermelha contrastante sobre toda a zona fundida e zona termicamente afetada (ZTA). O produto atuou por um tempo de penetração rigidamente cronometrado para invadir qualquer descontinuidade superficial existente.

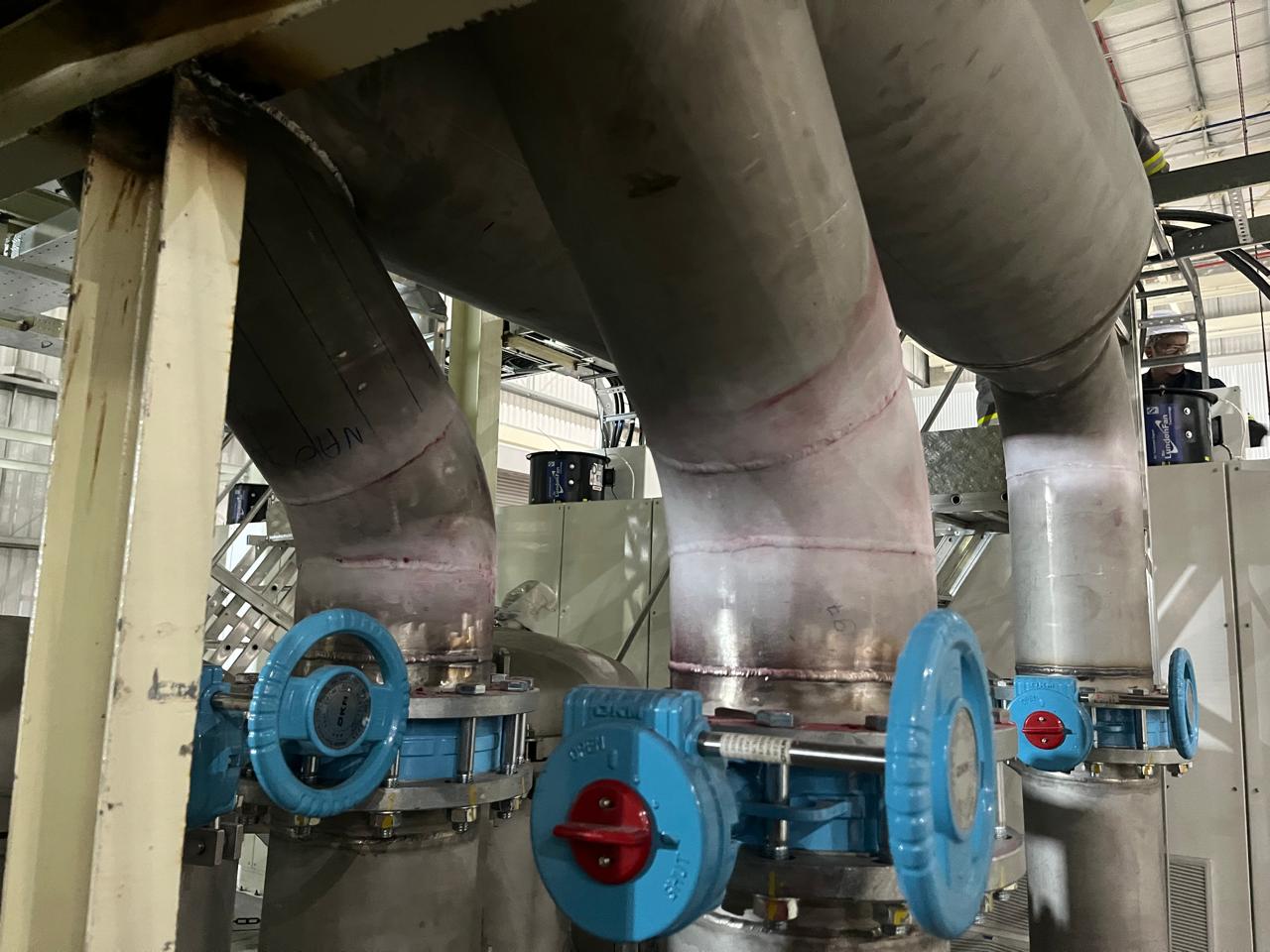

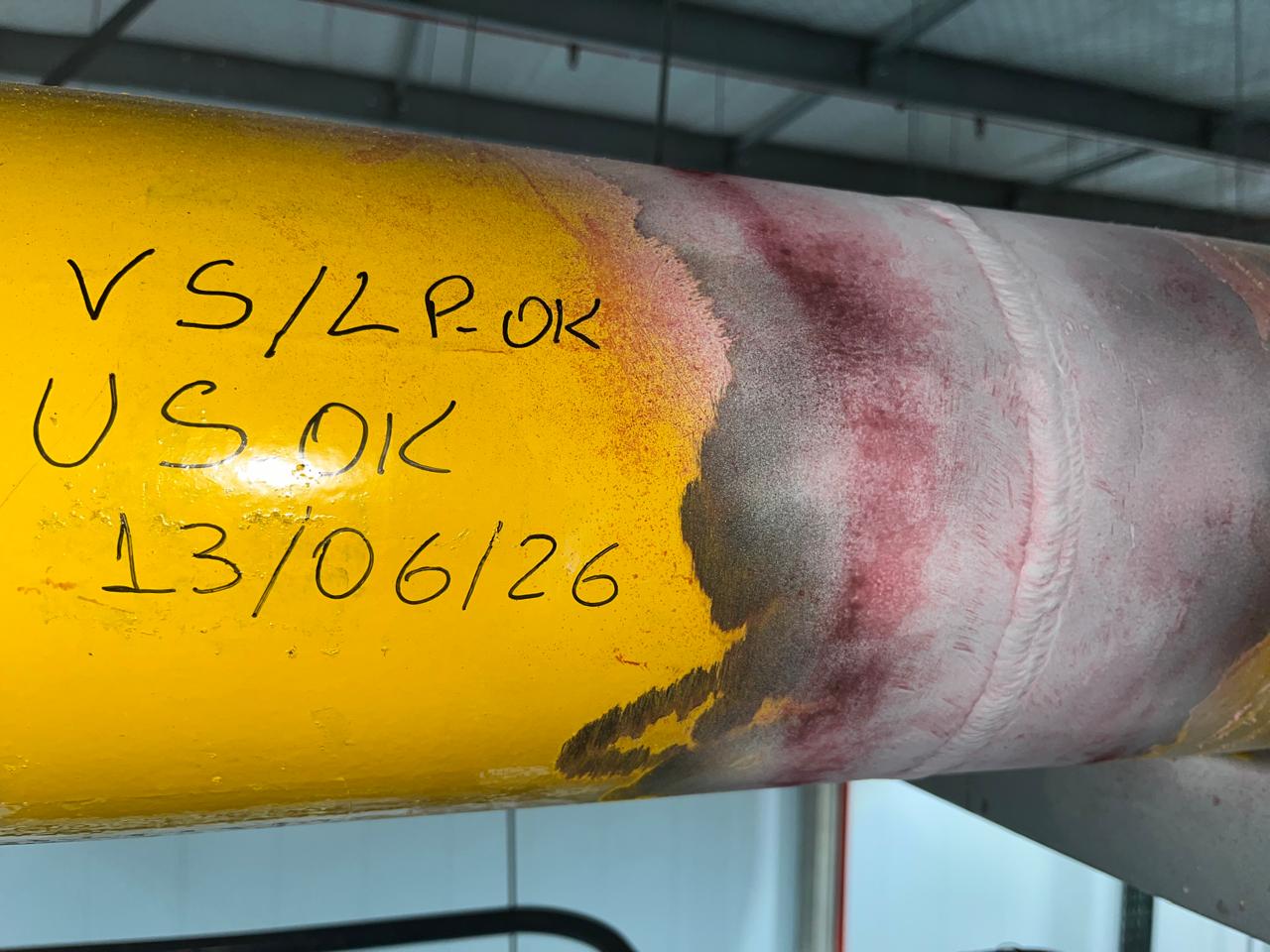

• Remoção do Excesso e Revelação (Imagem 4): Após a limpeza controlada do excesso de líquido na superfície, aplicou-se o revelador — uma camada fina de pó branco suspenso em solvente volátil. O revelador atua como uma “esponja”, extraindo por capilaridade o líquido vermelho que ficou retido em eventuais trincas, poros ou falta de fusão, tornando-os visíveis instantaneamente.

Critérios de Aceitação e Componentes

A inspeção cobriu não apenas os tubos, mas também a interface de montagem mecânica de componentes de alta performance:

1. Inspeção de Juntas de Flanges: Validação das soldas de pescoço dos flanges conectados às Válvulas Borboleta de acionamento manual (visíveis em azul).
2. Rastreabilidade Total: Emissão de laudos técnicos detalhados para cada junta inspecionada, assinados por inspetores qualificados conforme o sistema SNQC / ASNT.

O Resultado

O ensaio confirmou a excelência da taxa de deposição e fusão da equipe de soldadores da Barão Tec, registrando 100% de aprovação sem necessidade de goivagem ou retrabalho. O cliente recebeu o sistema de tubulação totalmente homologado e pronto para o teste hidrostático final, com a certeza de que a planta operará sob os mais altos índices de confiabilidade e segurança operacional.
